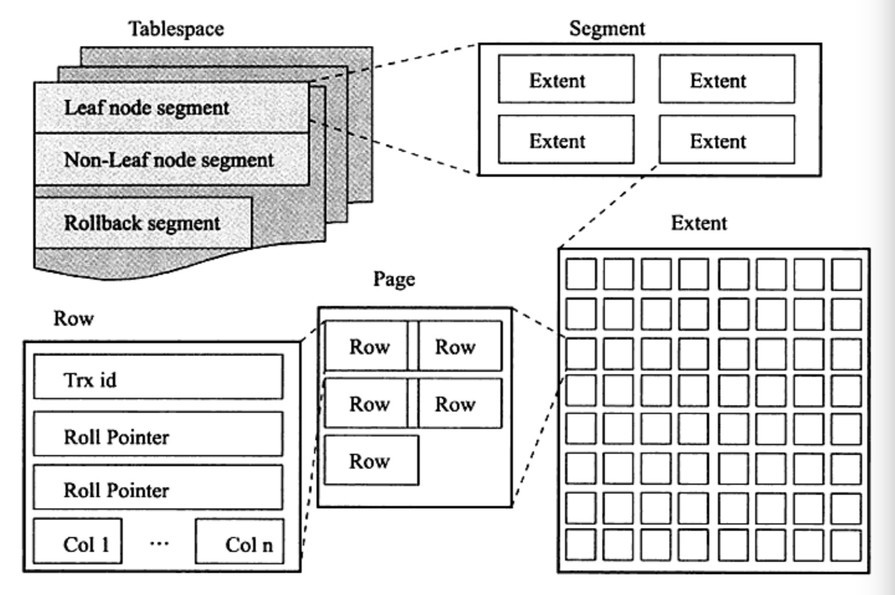

依据《MySQL 技术内幕：InnoDB存储引擎》里面说，MySQL表中的所有数据被存储在一个空间内，称之为表空间，表空间内部又可以分为段(segment)、区(extent)、页(page)、行(row),逻辑结构如下图：

• 段(segment)

表空间是由不同的段组成的，常见的段有：数据段，索引段，回滚段等等，在 MySQL中，数据是按照B+树来存储，因此数据即索引，因此数据段即为B+树的叶子节点，索引段为B+树的非叶子节点,回滚段用于存储undo日志，用于事务失败后数据回滚以及在事务未提交之前通过undo日志获取之前版本的数据，在InnoDB1.1版本之前一个InnoDB,只支持一个回滚段，支持1023个并发修改事务同时进行，在InnoDB1.2版本，将回滚段数量提高到了128个，也就是说可以同时进行128*1023个并发修改事务。

• 区(extent)

区是由连续页组成的空间，每个区的固定大小为1MB,为保证区中页的连续性，InnoDB会一次从磁盘中申请4~5个区，在默认不压缩的情况下，一个区可以容纳64个连续的页。但是在开始新建表的时候，空表的默认大小为96KB,是由于为了高效的利用磁盘空间，在开始插入数据时表会先利用32个页大小的碎片页来存储数据，当这些碎片使用完后，表大小才会按照MB倍数来增加。

• 页(page)

页是InnoDB存储引擎的最小管理单位，每页大小默认是16KB，从InnoDB 1.2.x版本开始，可以利用innodb_page_size来改变页size，但是改变只能在初始化InnoDB实例前进行修改，之后便无法进行修改，除非mysqldump导出创建新库，常见的页类型有：数据页、undo页、系统页、事务数据页、插入缓冲位图页、插入缓冲空闲列表页、未压缩的二进制大对象页、压缩的二进制大对象页。

• 行(row)

行对应的是表中的行记录，每页存储最多的行记录也是有硬性规定的最多16KB/2-200,即7992行

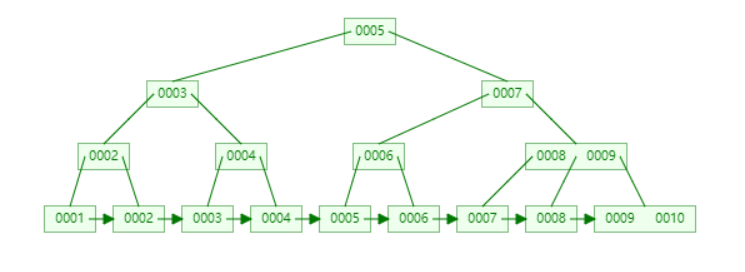

如果保存数字1到10，B+Tree的索引结构图如下：

操作过程视频：

B+树的模拟链接：https://www.cs.usfca.edu/~galles/visualization/BPlusTree.html
